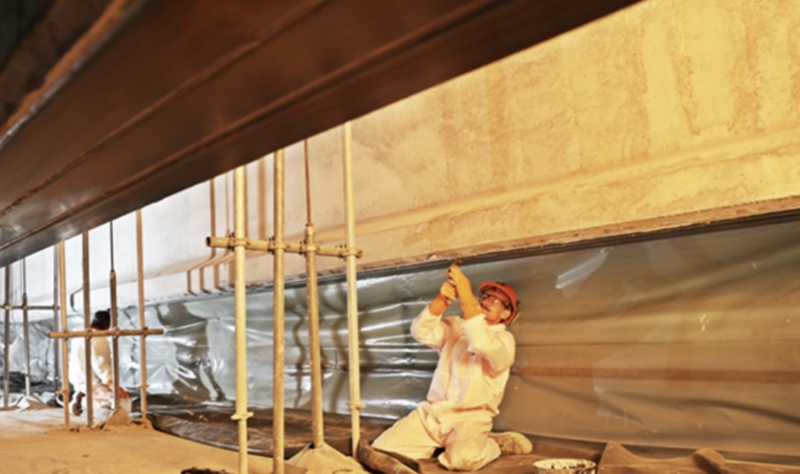

Sanierung einer der Autobahn-Brücken zwischen Küssnacht und Brunnen: Im Oktober 2018 wurden Betonträger erstmals mit CFK-Lamellen mit der Ebrog-Methode verstärkt; allerdings noch ohne Vorspannung. Bild: S&P Clever Reinforcement Company AG

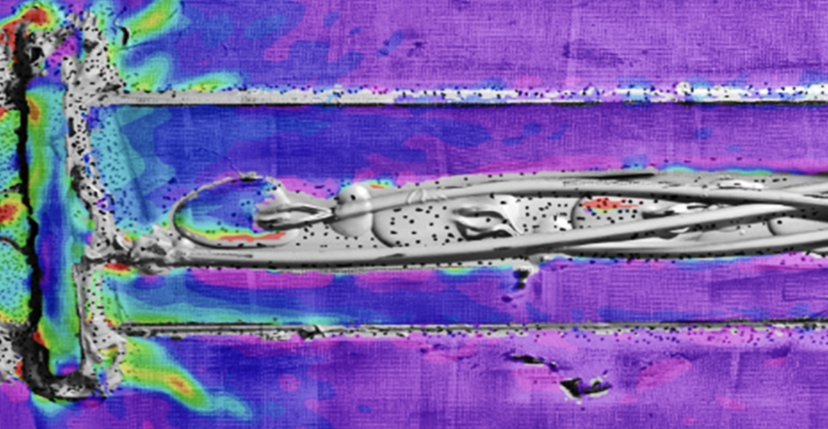

Das Empa-Team hat für die neue Methode eigens U-förmige Bügel aus CFK entworfen (links im Bild). Die Farben zeigen die Belastung des Materials an: gelb bedeutet eine hohe Belastung; rot die stärkste. Die Vorteile: präziser definierte Übertragung der Kräfte und vor allem eine metallfreie Konstruktion – immun gegen allgegenwärtige und gefürchtete Korrosion. Bild: Empa

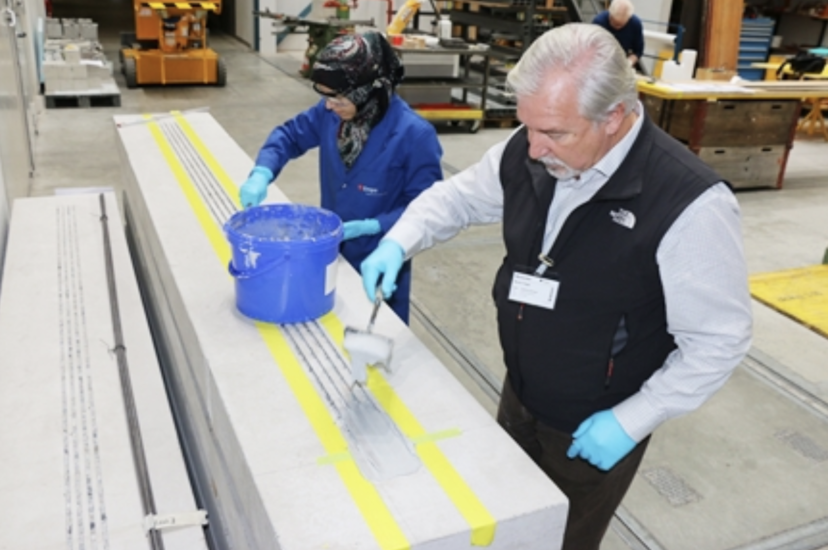

Epoxidharz als Kleber für CFK-Lamellen: Empa-Forscherin Niloufar Moshiri und Industriepartner Martin Hüppi bei den Vorbereitungen. Bild: Empa

Vorgespannte Pflaster für alte Bauten

Publiziert

Die Technologie, Betonbauwerke mit kohlefaserverstärktem Kunststoff zu stabilisieren und so zu einem längeren Leben zu verhelfen, entstand vor Jahrzehnten; unter anderem an der Empa. Heute arbeiten Forschende in Dübendorf an einer neuen Variante mit vorgespannten Lamellen – mit guten Aussichten für die Praxis.



Durchgebogene Betonbalken, Risse an Unterseiten von Brücken, Rostgefahr für die Armierung: In der Schweiz sind viele Bauwerke in die Jahre gekommen. Beispiel Nationalstrassen: Laut dem Zustandsbericht 2019 des Bundesamtes für Strassen (ASTRA) wurde ein grosser Teil der Brücken von Mitte der Sechziger- bis zu den Achtzigerjahren des letzten Jahrhunderts errichtet – bei deutlich geringeren Verkehrsbelastungen als heute.

Um Tragwerke, die unter ihren Lasten ächzen, zu sanieren, kommen seit langem kohlefaserverstärkte Kunststoffe (CFK) zum Einsatz: Flache Lamellen, auf die Unterseite geklebt, wirken der Belastung entgegen. Bei der «Ebrog»-Methode (für engl. externally bonded reinforcement on grooves) beispielsweise, die erst in den vergangenen Jahren entstand, werden dazu vorab schmale Rillen in Längsrichtung in den Träger gefräst: mehr Fläche für die Kraftübertragung, die zudem tiefer in den Beton hineinwirkt. Bei einer Brückensanierung in Küssnacht kam dieses Verfahren 2018 erstmals zum Einsatz.

Nun entwickeln Empa-Forschende die Methode in einem Innosuisse-Projekt mit dem Industriepartner S&P Clever Reinforcement Company in Seewen weiter. Das Team um Christoph Czaderski von der Forschungsabteilung «Ingenieur-Strukturen» testet vorgespannte CFK-Lamellen, die Betonbalken «aktiv» verstärken: Sie werden unter Zugspannung mit Epoxidharz aufgeklebt. Ist die Verbindung erhärtet, werden die Enden entspannt – und die Streifen, die sich zusammenziehen «wollen», wirken der Durchbiegung noch stärker entgegen.

Was zunächst simpel klingt, ist im Detail knifflig – gerade an den Enden der Streifen, an denen gewaltige Zugkräfte von bis zu 14 Tonnen wirken. Damit sie nicht abreissen, müssen sie zuverlässig fixiert sein. Bislang geschieht das mit Aluminiumplatten, geklebt und mit Dübeln gesichert – doch das Empa-Team hat für die neue Methode eigens U-förmige Bügel aus CFK entworfen. Die Vorteile: präziser definierte Übertragung der Kräfte und vor allem eine metallfreie Konstruktion – immun gegen allgegenwärtige und gefürchtete Korrosion.

«Eine Lösung aus einem einzigen Material ist immer besser als aus zweien, die sich unterschiedlich verhalten», erklärt Czaderski, «gerade für die Verankerung haben wir im Labor viele Versuche gemacht.» Das Team profitierte dabei von Erfahrungen an der «Isfahan University of Technology» im Iran. «Dort wurde viel Grundlagenforschung gemacht», erklärt Czaderski. «Unsere Postdoc-Mitarbeiterin Niloufar Moshiri kam mit der Idee zu uns, das Ebrog-Verfahren mit Vorspannung zu kombinieren.»

Das Potenzial ist gross, wie Versuche im Labor zeigen: Das Verfahren mit Vorspannung und CFK-Bügeln erhöhte die Belastungsfähigkeit einer Betonplatte um 77 Prozent gegenüber der «klassischen» Verstärkungsmethode ohne Rillen und Vorspannung. Selbst ohne Vorspannung waren es noch 34 Prozent.
