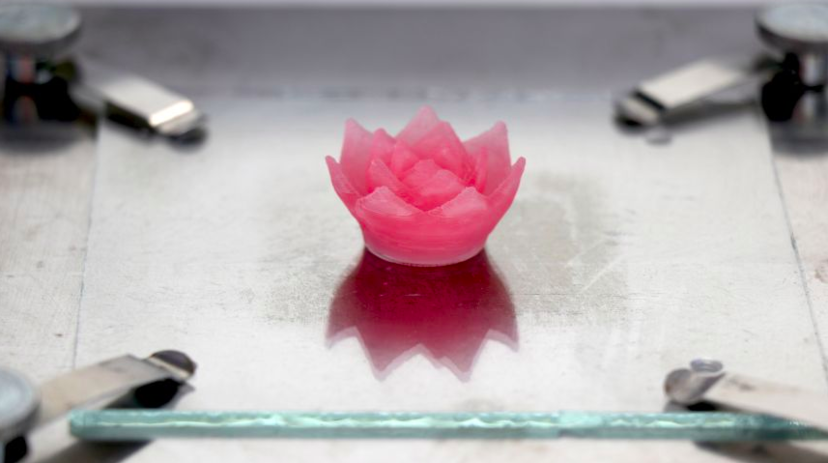

Um zu zeigen, dass sich feine Aerogel-Strukturen im 3D-Druck fertigen lassen, druckten die Forscher eine Lotusblüte aus Aerogel. Bild: Empa

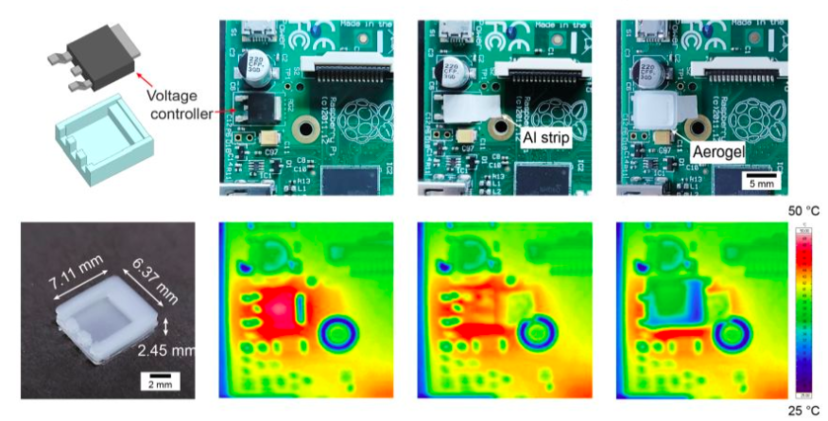

Ein winziges, massgeschneidertes Schild aus Aerogel kann Wärme aus elektronischen Bauteilen wirkungsvoll abschirmen. Diese Wärmebildaufnahmen zeigen, wie die Hitze eines Spannungsreglers auf einem Motherboard abgeschirmt wird (links ohne Isolation, in der Mitte mit einem Aluminiumstreifen, rechts mit einem 3D-gedruckten, massgeschneiderten Aerogel-Block (ganz links); rot/violett: hohe Temperaturen; grün/blau: tiefe Temperaturen). Bild: Empa

Aerogel – der Mikro-Baustoff der Zukunft

Publiziert

Aerogel ist ein hervorragender Wärmeisolator. Bislang wird es jedoch vor allem im Grossmassstab eingesetzt, etwa in der Umwelttechnik, bei physikalischen Experimenten oder in der industriellen Katalyse. Empa-Forschern ist es nun gelungen, Aerogele auch für die Mikroelektronik und im Bereich der Feinmechanik zugänglich zu machen

Ein Beitrag in der jüngsten Ausgabe der Fachzeitschrift «Nature» zeigt auf, wie 3D-gedruckte Teile aus Silica-Aerogel und Silica-Komposit-Werkstoffen mit hoher Präzision hergestellt werden können. Dies eröffnet zahlreiche neue Anwendungsmöglichkeiten in der Hightech-Industrie, etwa in Mikroelektronik, Robotik, Biotechnologie und Sensorik. Um zu zeigen, dass sich feine Aerogel-Strukturen im 3D-Druck fertigen lassen, druckten die Forscher eine Lotusblüte aus Aerogel.

Silica-Aerogele sind leichte, poröse Schäume, die hervorragend thermisch isolieren. In der Praxis sind sie für ihr sprödes Verhalten bekannt, weshalb sie im Grossmassstab meist mit Fasern oder mit organischen beziehungsweise Biopolymeren verstärkt werden. Aufgrund des spröden Bruchverhaltens ist es auch nicht möglich, kleine Stücke aus einem Aerogel-Block herauszusägen oder zu -fräsen. Auch das Erstarren von Aerogelen in miniaturisierten Gussformen gelingt nicht zuverlässig – was zu hohen Ausschussraten führt. Im Kleinmassstab waren Aerogele daher bislang kaum einsetzbar.

Stabile, wohlgeformte Mikrostrukturen

Dem Empa-Team um Shanyu Zhao, Gilberto Siqueira, Wim Malfait und Matthias Koebel ist es nun gelungen, mit Hilfe eines 3D-Druckers stabile, wohlgeformte Mikrostrukturen aus Silica-Aerogel herzustellen. Die gedruckten Strukturen können bis zu einem zehntel Millimeter dünn sein. Die Wärmeleitfähigkeit des Silica-Aerogels liegt bei knapp 16 mW/(m*K) – sie ist damit nur halb so gross wie diejenige von Polystyrol und sogar deutlich kleiner als diejenige einer unbewegten Luftschicht mit 26 mW/(m*K). Gleichzeitig weist das neuartige, 3D-gedruckte Silica-Aerogel erst noch bessere mechanische Eigenschaften auf und lässt sich sogar bohren und fräsen. Dadurch ergeben sich vollkommen neue Möglichkeiten zur Nachbearbeitung von 3D-gedruckten Aerogel-Formteilen.

Mit der inzwischen zum Patent angemeldeten Methode ist es möglich, die Fliess- und Erstarrungseigenschaften der silikatischen Tinte, aus dem später das Aerogel entsteht, exakt einzustellen, sodass sowohl selbsttragende Strukturen als auch hauchdünne Membranen gedruckt werden können. Als Beispiel für überhängende Strukturen druckten die Forscher Blätter und Blüten einer Lotusblume. Das Versuchsobjekt schwimmt aufgrund der hydrophoben Eigenschaften und geringen Dichte des Silica-Aerogels auf der Wasseroberfläche – genau wie sein natürliches Vorbild. Auch der Druck von komplexen 3D-Multimaterial-Mikrostrukturen ist durch die neue Technologie nun erstmals möglich.

Eine funktionelle Membran aus Aerogel

Durch den 3D-Druck lassen sich Multischicht-Multimaterial-Kombinationen deutlich zuverlässiger und reproduzierbarer fertigen. Neuartige Feinstrukturen aus Aerogel werden machbar und eröffnen neue technische Lösungen, wie ein zweites Anwendungsbeispiel zeigt: Die Forscher konstruierten mittels einer ausgedruckten Aerogel-Membran eine «thermomolekulare» Gaspumpe. Diese Permeationspumpe kommt ganz ohne bewegliche Teile aus und wird in der Fachsprache auch als Knudsen-Pumpe bezeichnet, benannt nach dem dänischen Physiker Martin Knudsen. Das Wirkungsprinzip beruht auf dem eingeschränkten Gastransport in einem Netzwerk von nanoskaligen Poren oder eindimensionalen Kanälen, deren Wände an einem Ende heiss und am anderen Ende kalt sind. Das Team fertigte eine solche Pumpe aus Aerogel, dass an einer Seite mit schwarzen Manganoxid-Nanopartikeln dotiert wurde. Stellt man diese Pumpe ins Licht, dann wird sie an der dunkel eingefärbten Seite warm und beginnt Gase oder Lösungsmitteldämpfe von der kalten zur warmen Seite zu pumpen.

Abluftreinigung ohne bewegliche Teile

Diese Anwendungen zeigen die Möglichkeiten des 3D-Drucks auf eindrückliche Weise: Das Hochleistungsmaterial Aerogel wird durch den 3D-Druck zu einem Baumaterial für funktionelle Membranen, die sich rasch für verschiedenste Anwendungen modifizieren lassen. Die lediglich durch Sonnenlicht angetriebene Knudsen-Pumpe kann nämlich mehr als nur pumpen: Ist die Luft mit einer Verunreinigung oder einem Umweltgift wie dem Lösemittel Toluol belastet, so kann die Luft mehrmals durch die Membran zirkulieren; der Schadstoff wird dabei durch eine an den Manganoxid-Nanopartikeln katalysierte Reaktion chemisch abgebaut. Derartige sonnengetriebene, autokatalytische Lösungsansätze bestechen in der Luftanalytik und -reinigung im Kleinstmasstab aufgrund ihrer Einfachheit und Langlebigkeit.

Inzwischen suchen die Empa-Forscher bereits nach Industriepartnern, die 3D-gedruckte Aerogel-Strukturen in neue Hightech-Anwendungen integrieren wollen.
